- Raccordements : Triphasés ou monophasés et type de câble

- Tension de service : 3 X 400V + N / 3 X 230V / 2 X 230V ou MONO 230V

- Protection compteur : en fonction de la puissance de l’installation

- Prescriptions de raccordements : souterrain ou aérien

- Emplacement du compteur : distance et dimensions

- Type de compteurs: horaire ou bihoraire ou exclusif (Chauffage électrique)

Tubages coudés à placer dans les fondations pour les arrivées d’électricité, de téléphone, de télédistribution, d’eau et de gaz

- La section du conducteur de la boucle de terre est une section géométrique de 35mm².

- Les extrémités de la boucle de terre restent accessibles.

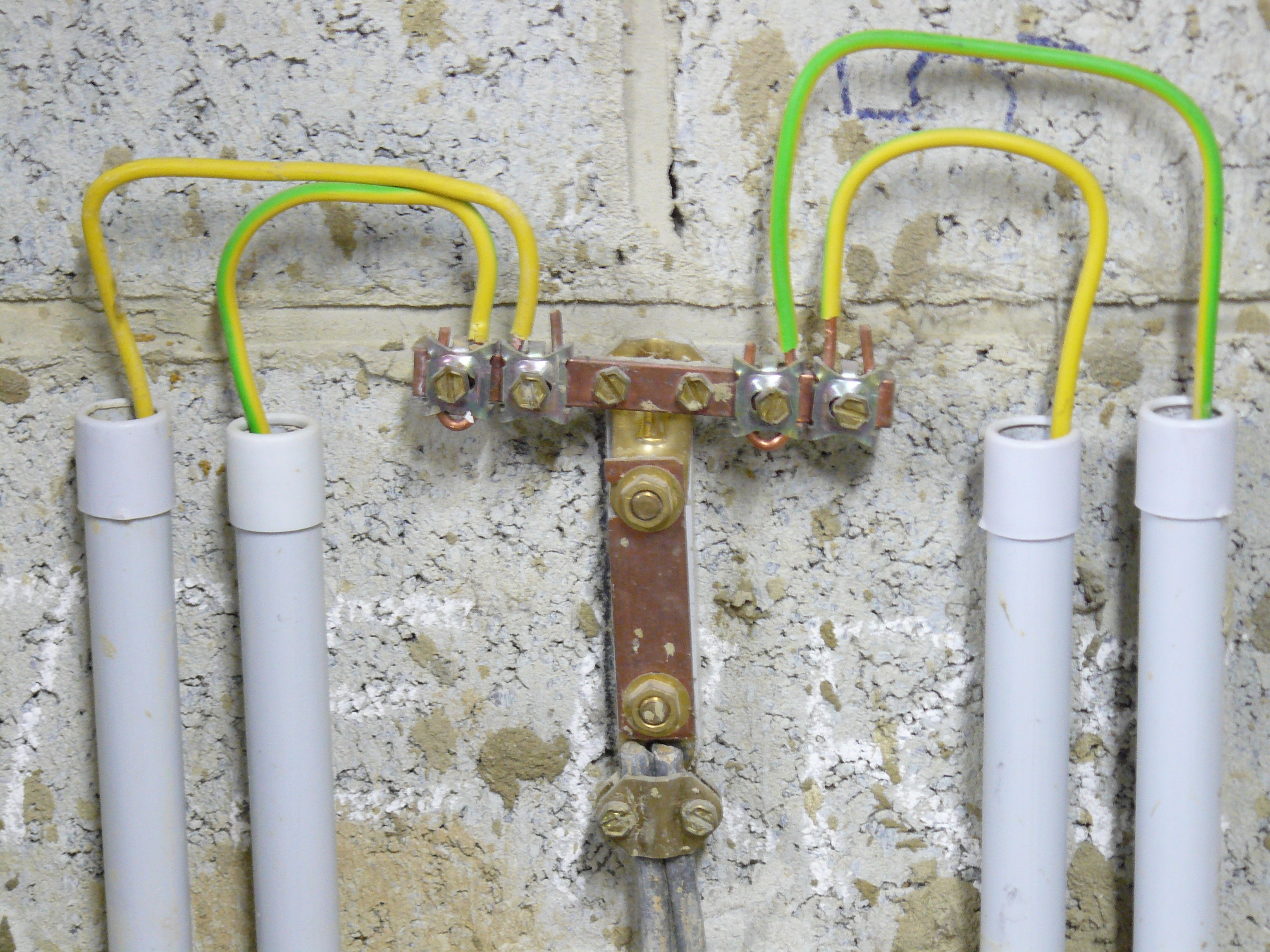

- Les extrémités de la boucle de terre sont raccordées à la barrette de sectionnement

Attention : Si vous avez oublié de placer la boucle de terre à fonds de fouille, il y aura lieu de demander une dérogation au Ministère

• Les piquets de terre ont une longueur minimale de 1,50M.
• Les piquets de terre sont en acier galvanisé ou en alliage de cuivre.
• La longueur enfouie en dessous du niveau du sol doit être au moins égale à 2,10m.
• L’accouplement des piquets de terre en alliage de cuivre est réalisé par un embrochement indesserrable.

La valeur de la résistance de dispersion de la prise de terre est inférieure ou égale à 30 Ohms.

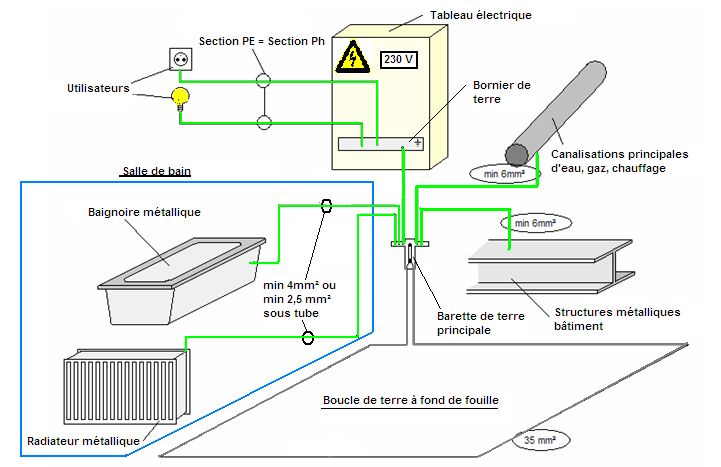

Les canalisations électriques comportent un conducteur de protection, à l'exception de celles aboutissant aux interrupteurs et de celles à très basse tension de sécurité.

Un conducteur jaune-vert doit aboutir à toutes les prises de courant, à tous les points lumineux y compris les appliques murales ou encore les appareils de classe II.

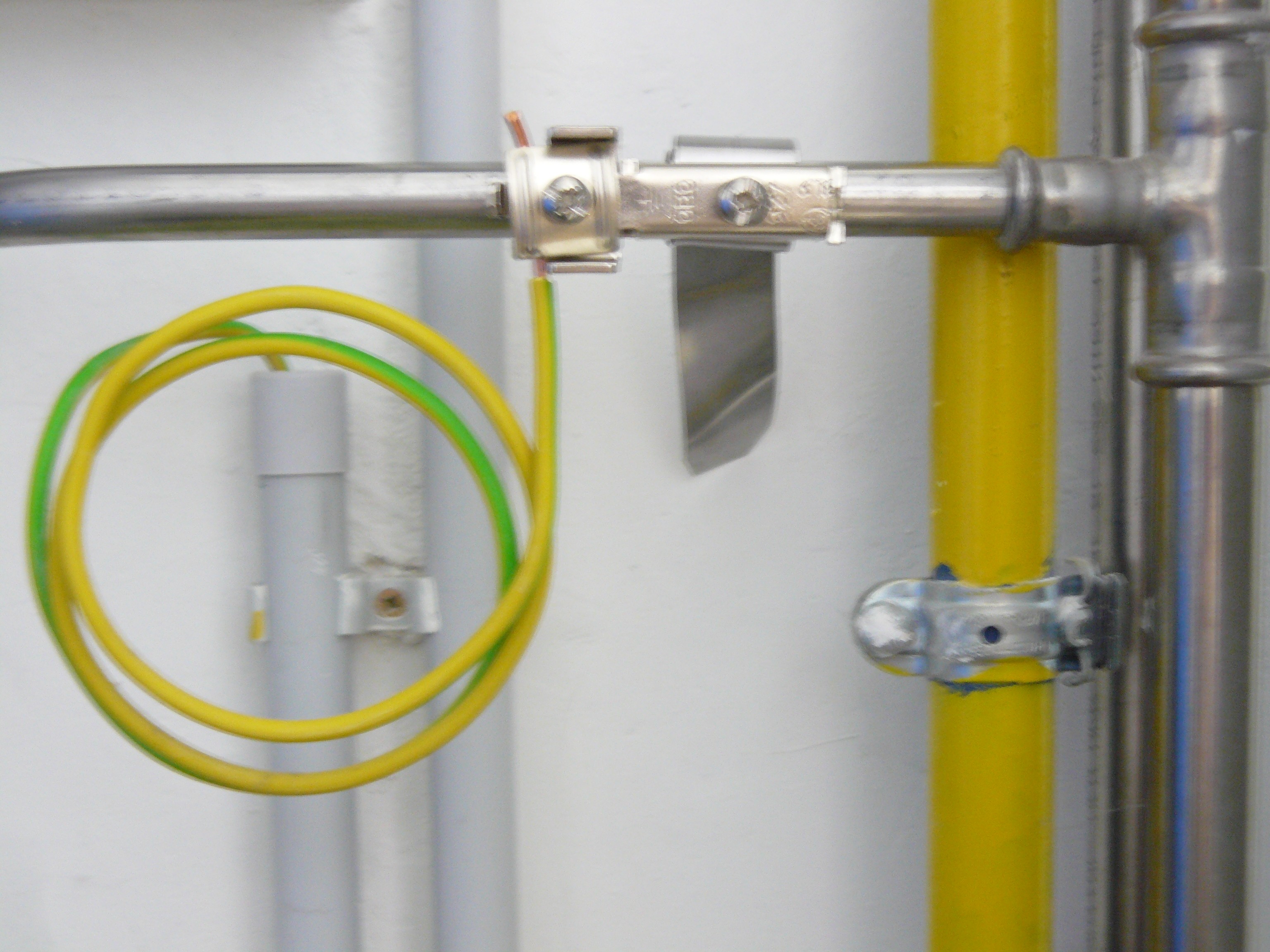

Elle relie : les canalisations principales d'eau, de gaz, de chauffage central, de climatisation, ainsi que les parties métalliques d'autres canalisations de toute nature et les parties métalliques fixes et accessibles de la construction.

La section des conducteurs de la liaison équipotentielle principale doit être de 6 mm² minimum et le conducteur est de couleur jaune/vert.

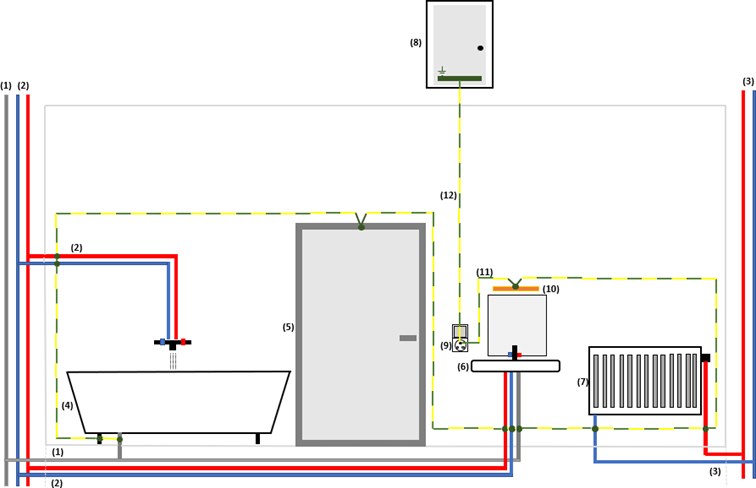

Elle relie : toutes les parties métalliques simultanément accessibles telles que la baignoire, le bac de douche, les canalisations d’eau chaude et d’eau froide, etc...

La section des conducteurs de la liaison équipotentielle supplémentaire doit être au minimum de :

• 2,5 mm² lorsque les conducteurs sont protégés mécaniquement ;
• 4 mm² lorsqu'ils ne le sont pas.

• tout niveau immeuble à appartements
• toute nouvelle construction de plusieurs maisons individuelles ou immeubles à appartements avec des fondations communes ;
• différentes unités d’habitation individuelles situées sur un village de vacances ou un terrain de camping, qui appartiennent au propriétaire du village ou du terrain.

Le sectionneur de terre correspondant doit rester accessible à l’ensemble des propriétaires, gestionnaires ou exploitants et à toute personne qui doit exécuter des travaux ou des mesures sur cette prise de terre. En plus, il doit être repéré de manière durable et ineffaçable (« Prise de terre commune + adresses des installations concernées »

- La colonne d’alimentation est constituée d’un câble XVB 4 X 10 mm²

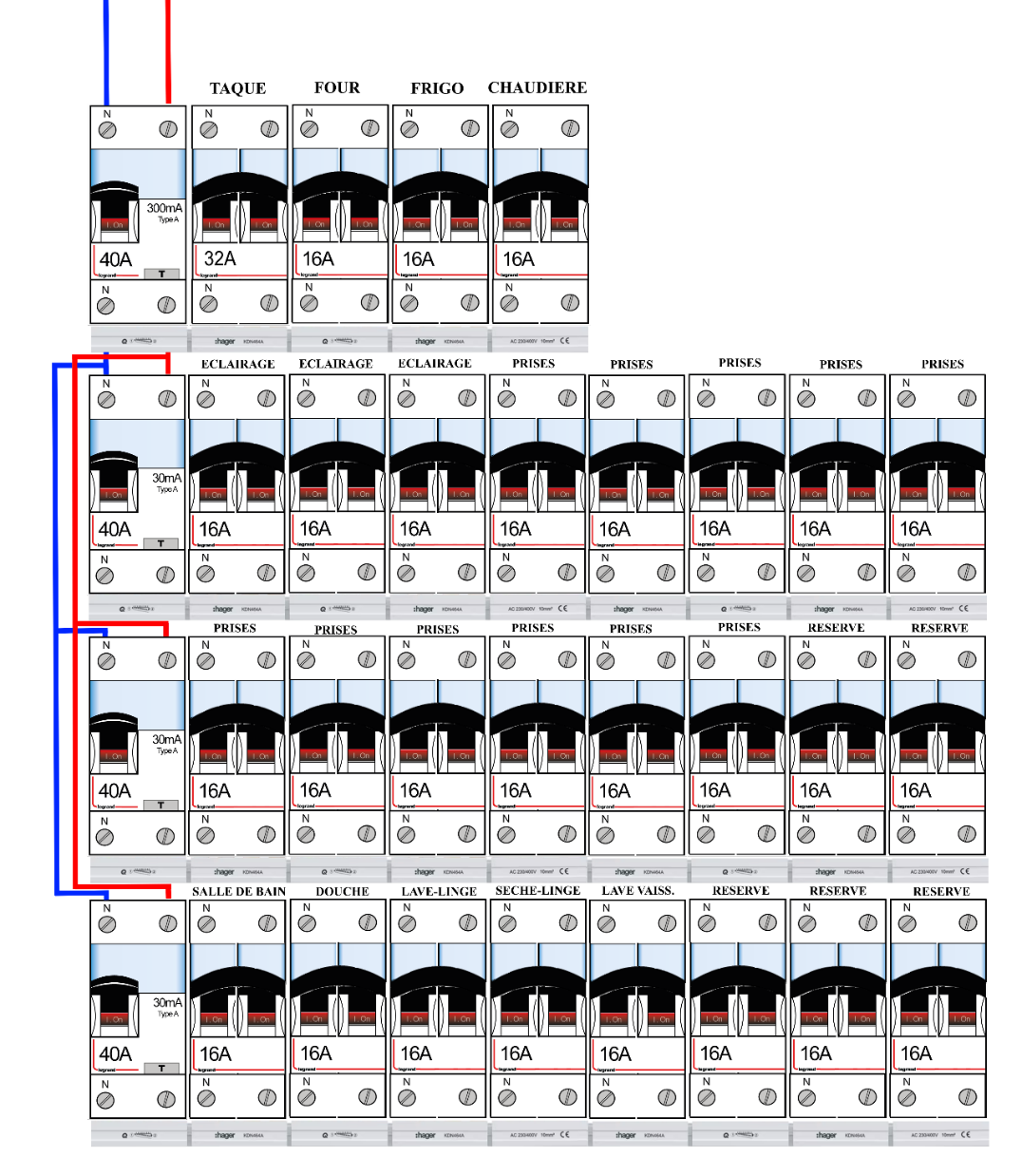

Tableaux électriques

- Sont de classe I et II et pourvus d’une paroi arrière et d’une porte.

- Sont en matière incombustible, non hygroscopique et résistante

- Sont fermés à l’arrière, l’inamovibilité de la paroi arrière des tableaux est constatée au moment du contrôle

- Sont accessible sans moyens spéciaux (sans échelles, …)

- L’accès aux tableaux électriques doit toujours rester libre

- Le tableau principal est pourvu d’un interrupteur-sectionneur général d’au moins 40 A, permettant la coupure simultanée de toutes les phases.

Marquage du différentiel : 3000A, 22,5kA²s’’, type A sensible au courant continu pulsé, ces caractéristiques étant reprises ensemble sur une même face, visible après installation.

1. Les prises de courants non destinés à l’alimentation des appareils et machines fixes ou à postes fixes
2. Les circuits d’éclairages (ou mixte)
3. Les lieux contenant une baignoire ou une douche
4. Les lave-linges, sèche-linges et lave-vaisselles

Avec un maximum de 8 circuits par dispositif différentiel 30mA.

Ces dispositifs sont subordonnés à celui posé à l’origine de l’installation.

Symbole :

(ou absence de symbole)

• Le type A : Les Interrupteurs différentiels de Type A permettent d’assurer une protection spécifique des installations et des personnes, même en présence de courants de défaut continu pulsé sur le réseau.

Exemples d’appareils qui peuvent générer des courants de défauts continus pulsés :

Lave-linge, cuisinières, plaques de cuisson à induction, etc.

Symbole :

• Le type B : Les Interrupteurs différentiels de Type B permettent donc d’assurer une protection spécifique des installations et des personnes, même en présence de courants de défaut continu sur le réseau à travers un redresseur triphasé de classe 1.

S’il n’est pas intégré à une borne de recharge de véhicule électrique, il doit obligatoirement être installé, en parallèle de l’installation électrique de l’habitation pour protéger le circuit de celle-ci.

Symbole :

Lors d’une réception électrique vous pouvez rencontrer des Interrupteurs différentiels de type AC et des disjoncteurs bipolaires qui ne protège qu’une seule phase avec le marquage NF sur le disjoncteur. Ce matériel est interdit en Belgique

• Marquage : Les disjoncteurs de protection sont conformes pour la classe de limitation d’énergie 3 et 3000 minimum pour le pouvoir de coupure. Pour le domestique, la courbe de déclenchement est la C
• Intensité nominale maximale des disjoncteurs en fonction des conducteurs

Tableau 4.11. Calibre du dispositif de protection en fonction de la section des conducteurs

Section du conducteur (mm2)	Intensité nominale maximale du coupe-circuit à fusible	Intensité nominale maximale du disjoncteur
0,5	2 A	4 A
0,75	4 A	6 A
1	6 A	10 A
1,5	10 A	16 A
2,5	16 A	20 A
4	20 A	25 A
6	32 A	40 A
10	50 A	63 A
16	63 A	80 A
25	80 A	100 A
35	100 A	125 A

Dans les installations domestiques et similaires l'ininterchangeabilité des fusibles et disjoncteurs à éléments de calibrage est basée sur un code couleur.

• Orange : 1,5 mm² - Brun : 6 mm²
• Gris : 2,5 mm² - Vert : 10 mm²
• Bleu : 4 mm²

- Section 1,5 mm² : Circuits d’éclairage

- Section 2,5 mm² : Circuits prises

- Section 2,5 mm² : Circuits mixtes (éclairage et prises)

- Section 4 mm² : Circuits triphasés pour cuisinière existantes

- Section 6 mm² : Circuits monophasés pour cuisinière existantes

- Les canalisations sous conduits, qui ne présentent par la résistance mécanique nécessaire, seront protégées mécaniquement aux endroits où existent des risques de détério­ration (les solives par exemple).

Pour les canalisations électriques encastrées dans du béton, l’enduit de revêtement doit avoir une épaisseur minimum de 3 cm.

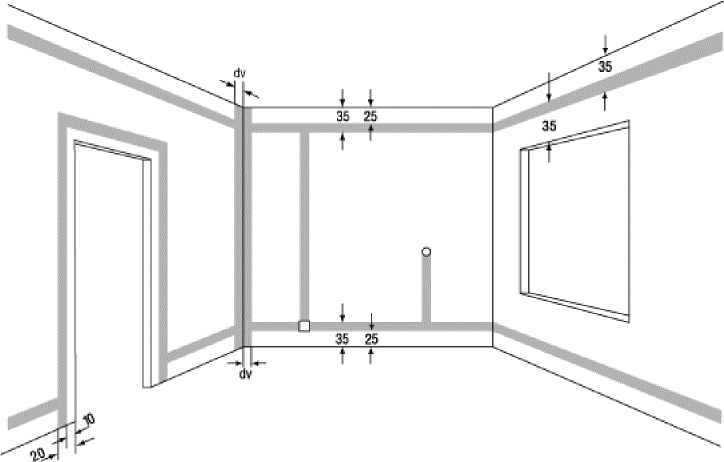

Les trajets verticaux et horizontaux des canalisations noyés dans les murs des locaux doivent respecter les distances suivantes :

• Trajets horizontaux : à une distance entre 25 cm et 35 cm du plafond et du sol et une distance entre 10 cm et 20 cm autour des ouvertures des portes
• Trajets verticaux : à une distance entre 10 cm et 20 cm autour des ouvertures des portes, dans les coins des pièces et à la verticale des prises de courant et des interrupteurs.

- Jaune/Vert = Terre

Le nombre de prises de courant simples ou multiples est limité à 8 emplacements par circuit.

Dans les lieux secs l’entraxe de la prise par rapport au sol est de 15 cm minimum

Dans les lieux humides (salle de bain, cuisine,...) l’entraxe de la prise par rapport au sol est de 25 cm minimum

Dans les installations domestiques, il est permis d'utiliser des interrupteurs, télérupteurs, relais ou variateurs n'assurant qu'une coupure monopolaire dans les circuits monophasés alimentant les appareils d'éclairage, les socles de prise de courant et les circuits auxiliaires pour autant que leur raccordement soit fixe et que le courant nominal du circuit ne dépasse pas 16 A.

En circuits mixtes (éclairage + prises), un point lumineux est à assimiler à une prise.

1. le sol fini, et;
2. le plan horizontal situé à 3 m au-dessus du sol fini et éventuellement un plafond ou, si présent, un faux plafond qui n’est pas ajouré ou démontable sans l’aide d’un outil, si celui-ci est plus bas que 3 m au-dessus du sol fini, et;
3. le plan vertical: a) se situant à une distance de 4 m à partir des arrivées d’eau fixes, et; b) mesuré dans le plan horizontal par les arrivées d’eau fixes au niveau de la baignoire ou de la douche: - soit de la sortie du robinet de la baignoire; - soit de la sortie de la douche de tête fixe; - soit de la sortie du mitigeur ou du robinet sur laquelle le flexible de la douchette est raccordé, et; c) délimité par des parois verticales fixes avec une hauteur d’au moins 2,25 m ou qui sont jointives avec un plafond ou, si présent, un faux plafond qui n’est pas ajouré ou démontable sans l’aide d’un outil.

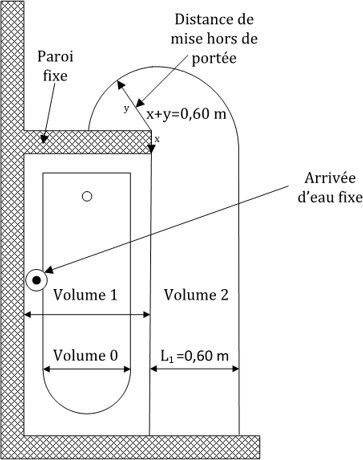

Les portes et fenêtres qui sont intégrées dans les parois fixes de ce lieu sont considérées comme étant fermées. Les portes de douche faisant partie de la douche ne sont pas prises en considération.

1. lorsque les dimensions définies par les parois fixes sont inférieures à celles des volumes, il est tenu compte avec la mise hors de portée autour de ces parois.
2. les portes et les fenêtres qui sont intégrées dans les parois fixes et qui sont situées totalement ou partiellement dans les volumes du lieu contenant une baignoire et/ou une douche, sont considérées: a) complètement ouvertes, et; b) comme des parois fixes pouvant influencer les dimensions des volumes.

Exception : les portes de douche faisant partie de la douche sont considérées comme fermées, à condition que la partie inférieure de ces portes soit jointive au niveau inférieur du volume 1.

Lorsqu’une douche est située dans le volume 1 d’une baignoire, les volumes définis pour cette baignoire s’appliquent.

Lorsqu’une douche possède plus d’une arrivée d’eau fixe, les limites des volumes à prendre en compte sont celles données par la combinaison la plus sévère des volumes obtenus en considérant chaque arrivée d’eau séparément.

Pour une baignoire : L’intérieur de la baignoire

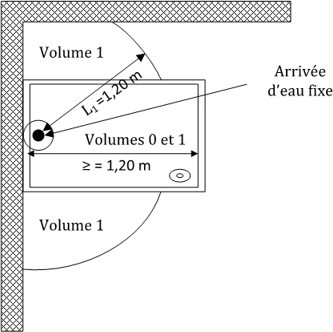

Pour une douche :

1. avec un receveur, dont la profondeur est égal ou supérieure à 10cm, sur toute sa surface
2. avec un receveur, dont la profondeur est inférieure à 10cm, ou sans receveur :

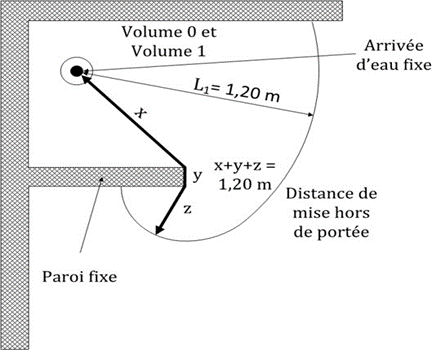

   • à une distance de 1,20m du centre de chaque arrivée d’eau fixe (plan vertical) et :
   • éventuellement délimité par des parois fixes empêchant l’eau d’entrer dans la zone se trouvant de l’autre côté de ces parois

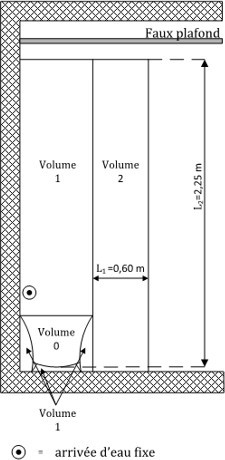

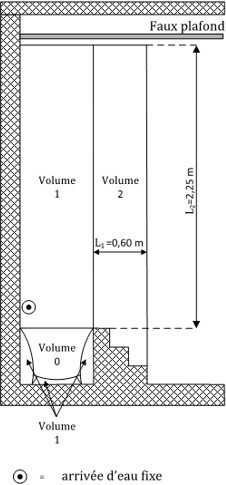

Volume 1 :

Pour une baignoire :

1. Sur un plan vertical de 2,25m à partir du niveau le plus haut permettant de se déplacer au fond de la baignoire, ou ;
2. Sur un plan vertical de 2,25m à partir du bord de la baignoire si celle-ci est « encastrée » avec le bord au niveau du sol, exemple à droite :

Pour une douche :

1. Sur le plan horizontal : a) Sur le plan coïncidant avec la fixation la plus élevée des arrivées d’eau fixes, ou ; b) Sur le plan à 2,25m se situant au dessus du niveau le plus haut permettant de se tenir déplacer
2. Sur le plan vertical : a) Se situant à une distance de 1,20 du centre de chaque arrivée d’eau fixe, et ; b) éventuellement délimité par des parois fixes empêchant l’eau d’entrer dans la zone se trouvant de l’autre côté de ces parois

Le volume 1 inclut l’espace sous le receveur de douche et exclut le volume 0.

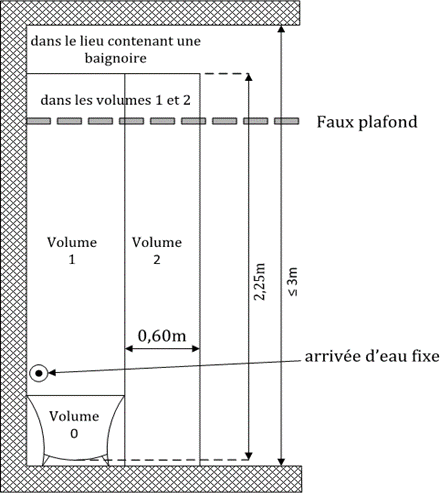

Volume 2 :

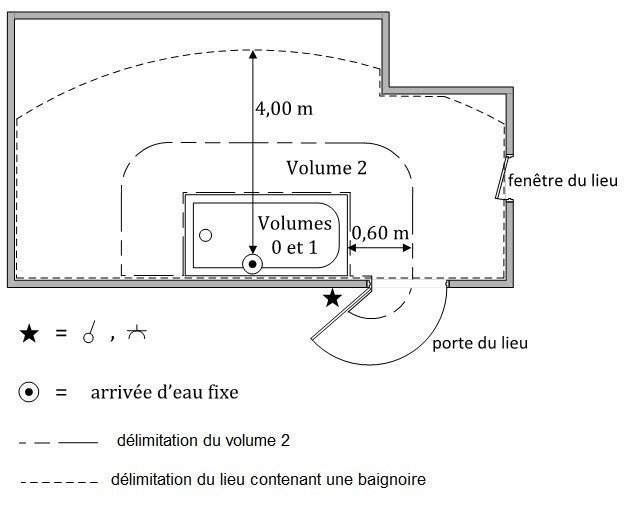

Pour une baignoire : sur un plan horizontal jusqu’à 60cm à partir de la limite des volumes 0 et 1. Sur un plan vertical coïncidant avec le niveau le plus bas permettant de se déplacer, la hauteur coïncidant avec celle du volume 1.

Pour une douche : pas de volume 2

Volume 3 : N'existe plus.

Il y a lieu de prêter attention aux faux-plafonds ajourés ou démontables sans outil, car les volumes s’y prolongent :

Volumes Faux-Plafonds

L’installation dans les volumes 0, 1 et 2 du matériel électrique servant à l’alimentation ou à la protection de matériel électrique dans d’autres lieux est interdite.

Les tableaux de répartition et de manœuvre sont interdits dans les volumes 0, 1 et 2.

Il est autorisé que les circuits des lieux contenant une baignoire et/ou une douche alimentent également du matériel électrique situé dans d’autres locaux ou emplacements.

Volume 0

Seuls des machines ou appareils électriques fixes sont mis en œuvre à condition qu’ils:

• répondent aux prescriptions d’application sur le volume 0 et soient adaptés pour une utilisation dans ce volume suivant les instructions d’utilisation et de montage du fabricant, et;
• soient connectés de façon permanente, et;
• soient alimentés en TBTS, avec la source d’alimentation en TBTS installée à l’extérieur des volumes 0 et 1.

Dans le volume 0, les socles de prise de courant et les appareils de commande ne sont pas autorisés à l’exception des appareils de commande qui font partie des machines ou appareils électriques fixes visés à l’alinéa précédent, à condition que ces appareils de commande soient alimentés en TBTS, avec la source d’alimentation en TBTS installée à l’extérieur des volumes 0 et 1.

Volume 1

Seul le matériel électrique suivant est admis:

1. les machines ou appareils électriques fixes alimentés en TBTS, avec la source d’alimentation en TBTS installée à l’extérieur des volumes 0 et 1;
2. les socles de prise de courant alimentés en TBTS, avec la source d’alimentation en TBTS installée à l’extérieur des volumes 0 et 1;
3. les machines ou appareils électriques fixes alimentés en basse tension à condition qu’ils:
   • répondent aux prescriptions d’application sur le volume 1 et soient adaptés pour une utilisation dans ce volume suivant les instructions d’utilisation et de montage du fabricant, et;
   • soient connectés de façon permanente. L’alimentation par un socle de prise de courant n’est donc pas autorisée.
   Aussi bien les socles de prise de courant que les appareils de commande qui font partie des machines ou appareils électriques fixes visés au 3., sont autorisés à condition que ces socles de prise de courant et appareils de commande soient alimentés en TBTS, avec la source d’alimentation en TBTS installée à l’extérieur des volumes 0 et 1;
4. les appareils de commande alimentés en TBTS, avec la source d’alimentation en TBTS installée à l’extérieur des volumes 0 et 1.

Volume 2

Seul le matériel électrique suivant est admis:

1. les machines ou appareils électriques fixes, y compris les socles de prise de courant et les appareils de commande qui font partie de ces machines ou appareils, connectés de façon permanente ou bien alimentés par un socle de prise de courant;
2. les socles de prise de courant alimentés en basse tension:
   • soit protégés par un dispositif de protection à courant différentiel résiduel à très haute sensibilité;
   • soit protégés chacun individuellement par un transformateur de séparation des circuits d’une puissance maximale de 100 W;
3. les socles de prise de courant alimentés en TBTS, avec la source d’alimentation en TBTS installée à l’extérieur des volumes 0 et 1;
4. les appareils de commande alimentés en TBTS, avec la source d’alimentation en TBTS installée à l’extérieur des volumes 0 et 1;
5. les appareils de commande alimentés en basse tension.

Canalisations électriques

Les prescriptions ci-après sont d’application aux canalisations électriques installées dans les lieux contenant une baignoire et/ou une douche, ainsi qu’aux canalisations électriques encastrées dans les parois fixes de ces lieux jusqu’à une profondeur de 0,05 m.

Les canalisations électriques ne comportent aucun élément métallique tel qu’armure, conduit en acier..., autre que leurs âmes.

Dans le volume 0, les canalisations électriques sont limitées à celles faisant partie du matériel électrique y autorisé.

Dans les volumes 1 et 2, les canalisations électriques sont limitées à celles nécessaires à l’alimentation du matériel électrique situé dans les volumes 0, 1 et 2.

Pour l’alimentation du matériel électrique autorisé dans le volume 0, il est seulement autorisé la pose encastrée avec ou sans conduits dans les parois fixes du volume 0 conformément aux prescriptions des sous-sections 5.2.9.3. et 5.2.9.10.

Dans les volumes 1 et 2, seuls les modes de pose suivants sont autorisés:

1. la pose sous conduits encastrés dans les parois fixes conformément aux prescriptions de la sous- section 5.2.9.3.;
2. la pose à l’air libre ou en montage apparent, conformément aux prescriptions de la sous-section 5.2.9.5.;
3. la pose dans les vides de construction, conformément aux prescriptions de la sous-section 5.2.9.9.;
4. la pose en encastrement sans conduit, conformément aux prescriptions de la sous-section 5.2.9.10.

Dans les volumes 0, 1 et 2, s’il est fait usage de canalisations électriques alimentés en TBTS, il y a lieu d’appliquer le mode de protection par isolation défini à la sous-section 4.2.5.4., a. et ceci quel que soit le mode de pose utilisé.

• Placer les lampes à une distance suffisante (50 cm) de l’objet à éclairer
• Placer les lampes dans un environnement incombustible
• Préféré un seul transfo très basse tension de sécurité avec protection thermique par lampe halogène.
• Placer la lampe halogène à proximité du transfo.

Autour de ces appareils, il faut garantir une zone libre d'au moins 0,50 m, mesurée à partir de tout point de la grille dans le sens du flux d'air chaud

• Le four
• La taque de cuisson électrique
• Le lave-vaisselle
• La machine à laver
• Le sèche-linge
• Les appareils de chauffage électrique à poste fixe
• Tout appareil à poste fixe d’une puissance supérieure à 2600W

La section des canalisations électriques, qui sont destinées à alimenter ces appareils ou machines électriques en direct, est adaptée en fonction de la puissance de ces appareils ou machines électriques

Il est autorisé :

• De ne pas placer de différentiel 30mA pour tous les circuits prises à poste non-fixe et les circuits d’éclairages pour les installations entamées avant le 01/06/2023
• De laisser en service plus de 8 circuits par différentiel 30mA pour les installations entamées avant le 01/06/2023
• De ne pas tenir compte des nouveaux volumes des salles de bain pour les installations entamées avant le 01/03/2025

Il est autorisé :

• De laisser en service les différentiels d’une intensité nominale inférieure à 40 A
• De laisser en service les canalisations électriques dont les conducteurs isolés ont une section inférieure à 2,5 mm ², mais au moins égale à 1 mm ² et protégée par un fusible de 6 A ou d’un disjoncteur de 10 A.
• De laisser en service un conducteur de protection, de terre ou d’équipotentialité qui ne soit pas repéré par la couleur jaune/vert.
• De laisser en service des conducteurs actifs ou de protection de couleur verte ou de couleur jaune.
• De laisser en service, au voisinage de canalisations non électriques, des canalisations électriques qui n’en seraient pas distantes de 3 cm.
• De laisser en service un conducteur de terre en cuivre, dont la section est au moins égale à 6 mm².
• De laisser en service les canalisations électriques qui ne comportent pas un conducteur de protection à la condition qu’elles ne soient pas destinées à alimenter un appareil de classe I.
• Il est admis que la liaison équipotentielle principale ne soit pas présente.
• De laisser en service les socles de prises de courant qui ne comportent pas de contact de terre à condition qu’ils soient protégés par un différentiel 30mA.
• De laisser en service, par circuit, un nombre supérieur à 8 socles de prises de courant simples ou multiples.
• De laisser en service des socles de prises de courant fixés sur les parois des locaux secs à moins de 15 cm de hauteur.
• De n’avoir, par installation électrique, qu’un seul circuit d’éclairage.
• De laisser en service dans les salles de bains, des canalisations électriques ne répondant pas auxdites prescriptions à condition de porter le volume 2 à 1 mètre.
• De ne pas disposer de la liaison équipotentielle supplémentaire à condition de porter le volume 2 à 1 mètre.

Il est autorisé :

• De laisser en service les différentiels d’une intensité nominale inférieure à 40 A pour les installations avant le 16/09/1991
• De laisser en service les différentiels d’une intensité nominale inférieure ou égale à 40 A ne portant pas le marquage spécifique « 3000A, 22,5 kA²s », pour les installations avant le 07/05/2000
• De laisser en service des circuits alimentant plus de 8 points à condition que la puissance totale des appareils n’excède pas la capacité maximale du conducteur
• De laisser en service des lave-linges, sèche-linges, lave-vaisselle, four, taque de cuisson et autres appareils de plus de 2600W n’ayant pas de circuit dédié
• De laisser en service des disjoncteurs placés avant le 31/12/2007 n’ayant pas le marquage de classe 3 de limitation d’énergie

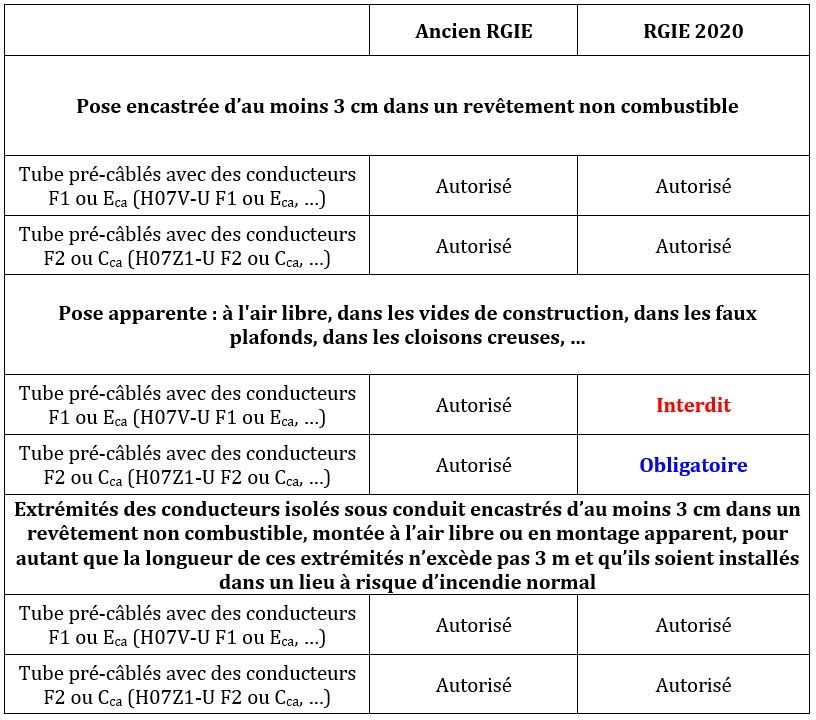

• Changement pour les classes au feu des canalisations :

1. Pour les installations réalisées à partir du 04/09/2013 mais avant le 01/06/2020
2. De laisser en service des câbles ou conducteurs ayant l’ancienne classification F1 ou F2 et SD et/ou SA ;
3. De laisser en service des VOB ECA (ou F1) en nappe dans les lieux :

Code	Nature des matières traitées ou entreposées	Conditions
BE1	Risques négligeables	Absence ou quantités négligeables de matières inflammables, explosives ou susceptibles de contaminer
Code	Matériaux de construction	Conditions
CA1	Matériaux non combustibles	–
Code	Structure des bâtiments	Conditions
CB1	Risques négligeables	Constructions classiques et stables

1. De laisser en service des câbles et conducteurs en nappe dans les goulottes ;
2. De laisser en service de-es câbles et conducteurs ayant au moins la caractéristiques F1 dans les vides de construction ;
3. De laisser en service des câbles n’ayant pas la caractéristique SA et SD dans les voies d’évacuations et les locaux avec plus que 50 personnes sauf si les lieux sont :

Code	Possibilité d’évacuation	Conditions
		Densité d’occupation	Conditions d’évacuation
BD2	Longue	Faible	Difficiles
BD3	Encombrée	Importante	Faciles
BD4	Longue et encombrée	Importante	Difficiles

1. Pour les installations réalisées avant le 04/09/2013
2. De laisser en service des câbles et conducteurs au moins retardateur de flamme pour tous les modes de poses dans les lieux BE1, CA1, CB1 (voir tableau plus haut) ;
3. De laisser en service des câbles et conducteurs en nappe qui sont, au minimum, non propagateur de flamme dans les lieux suivant :

Code	Nature des matières traitées ou entreposées	Conditions
BE2	Risques d’incendie	Traitement ou stockage de matières combustibles et de liquides inflammables à point d’éclair supérieur à 55 °C
BE3	Risques d’explosion	Traitement ou stockage de matières explosives ou de liquides inflammables ayant un point d’éclair inférieur ou égal à 55 °C, y compris la présence de poussières explosives
Code	Matériaux de construction	Conditions
CA2	Matériaux combustibles	Bâtiments construits principalement en matériaux combustibles
Code	Structure des bâtiments	Conditions
CB2	Propagation d’incendie	Bâtiments dont la forme et les dimensions peuvent faciliter la propagation d’un incendie

1. De laisser en service des câbles qui n’ont aucune caractéristique concernant les gaz de combustions ;
2. De laisser en service des câbles alimentant des circuits de sécurité offrant une résistance au feu comme seul maintien de fonction sauf s’ils passent par les lieux du tableau ci-dessus ;

Les nom, qualité, numéro de T.V.A. (si d’application) de cette ou de ces personnes sont mentionnés sur les schémas unifilaires et les plans de position.

L'adresse du lieu où est placée cette installation électrique est également mentionnée sur les schémas unifilaires et les plans de position.

En cas de conformité de l’installation électrique lors du contrôle au présent Livre, le responsable de l’exécution des travaux, de même que l'organisme agréé, signent et datent les schémas unifilaires et les plans de position pour réception et pour approbation.

Le rapport de contrôle, les schémas unifilaires et les plans de position signés sont remis au propriétaire, gestionnaire ou exploitant de l’installation électrique pour faire partie du dossier de l’installation électrique. Une copie du rapport de contrôle, des schémas unifilaires et des plans de position signés sont conservés par l'organisme agréé précité pendant une période de cinq ans comme mentionné dans la sous-section 6.4.6.1.

Les symboles à utiliser pour établir les schémas unifilaires et les plans de position d'une installation électrique domestique sont repris ci-dessous :

Pour le schéma unifilaire (figure 3.1.): Chaque circuit élémentaire est identifié par une lettre majuscule de l'alphabet. Chaque point lumineux et chaque socle de prise de courant sont identifiés par un numéro donnant l'ordre dans lequel on rencontre ces éléments dans le circuit élémentaire en partant du dispositif de protection contre les surintensités, situé en amont du circuit. La tension et la nature du courant sont mentionnées sur le schéma unifilaire.

Pour le plan de position (figure 3.2.): Chaque point lumineux et chaque socle de prise de courant sont identifiés par la lettre attribuée au circuit élémentaire dans lequel ces éléments sont insérés et par le numéro d'ordre qui est attribué à ces éléments au schéma unifilaire de l'installation électrique. Chaque interrupteur est identifié par la lettre du circuit dans lequel il se trouve et le numéro d'ordre du point lumineux ou de l'appareil qu'il commande.

Toute ancienne partie de l’installation électrique dont la réalisation sur place a été entamée avant le 1/10/1981 et figurant sur les schémas unifilaires est indiquée par un cartouche à l’intérieur duquel il est mentionné « partie ancienne ».

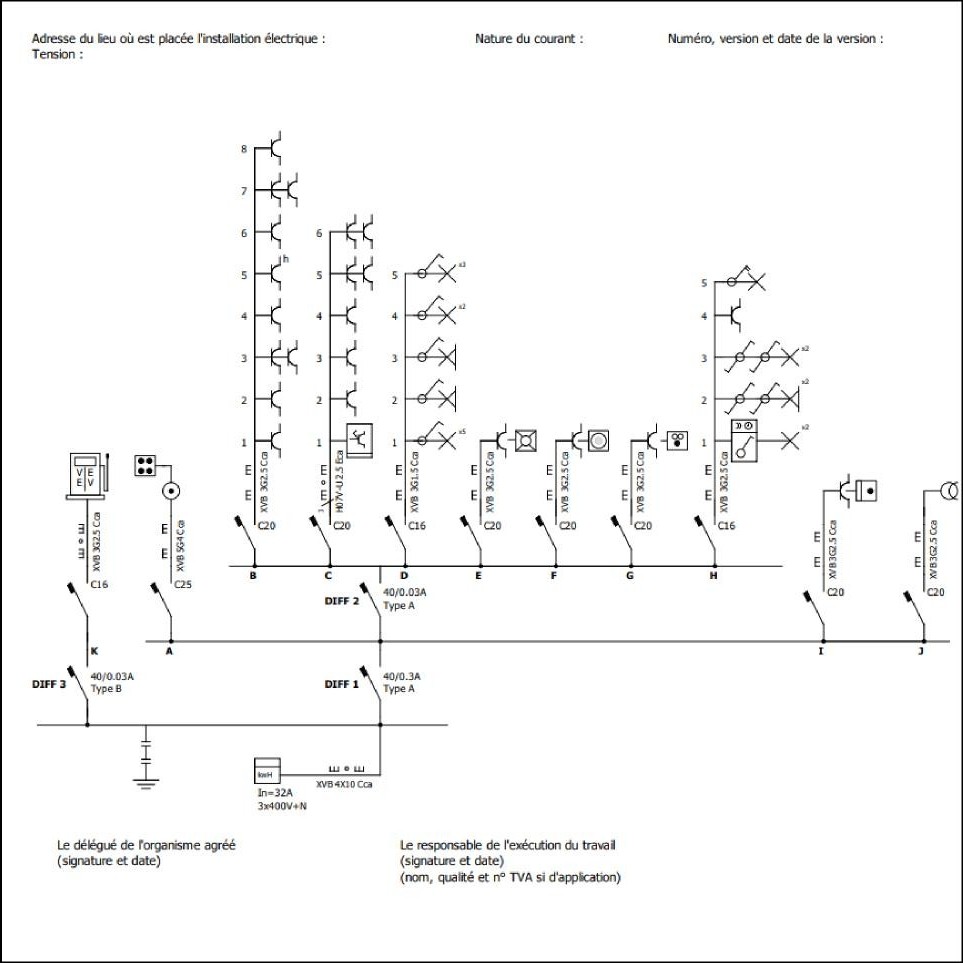

Figure 3.1. Exemple de schéma unifilaire

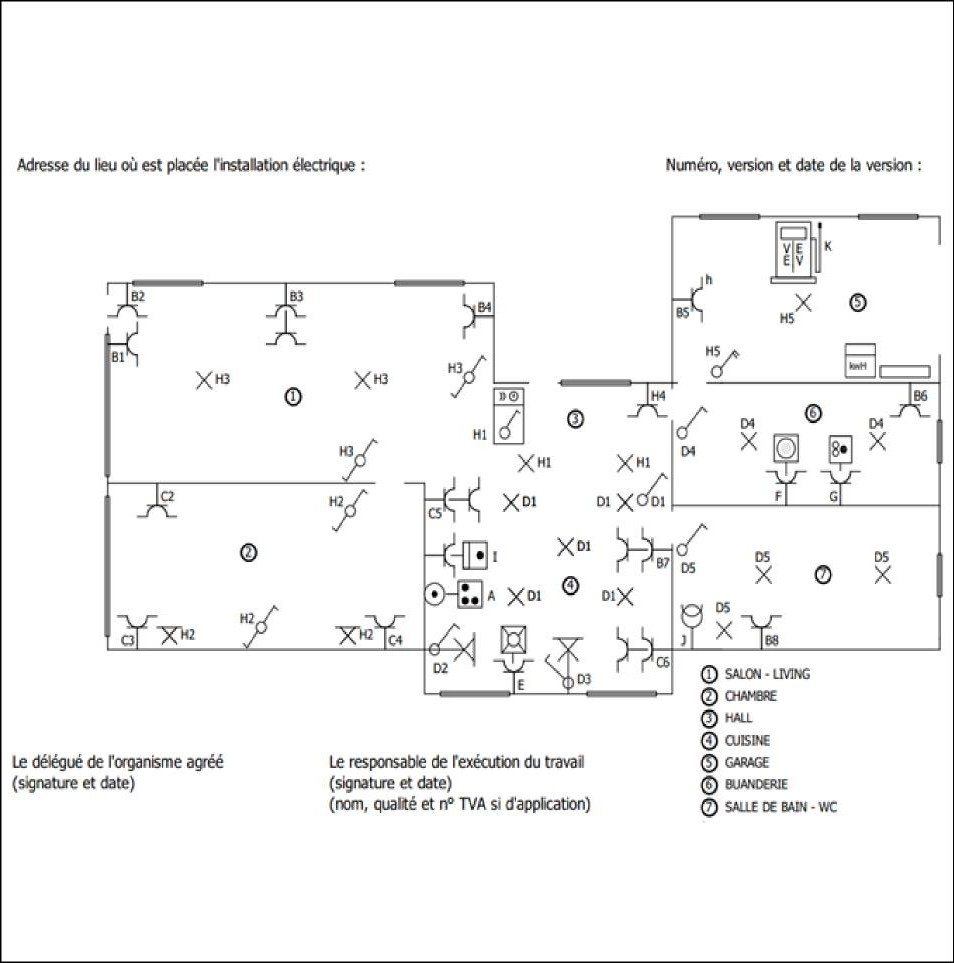

Figure 3.2. Exemple de plan de position

Si d’application (comme par exemple dans les parties communes d’un ensemble résidentiel), les schémas unifilaires et les plans de position sont complétés d’un ou d’une:

• liste des voies d’évacuation et des lieux à évacuation difficile;
• plan des installations de sécurité et/ou des installations critiques;
• liste des installations de sécurité et/ou critiques.

Les installations de sécurité et les installations critiques (sources, circuits et consommateurs) sont identifiées de manière univoque sur les schémas unifilaires.

Toute modification ou toute extension apportée à une installation électrique domestique est représentée sur le schéma de position des éléments de l'installation électrique qui donne, à tout moment, la situation existante des éléments de l'installation électrique.
